在 Character-Level Language Modeling with Deeper Self-Attention 中，作者提到 LSTM 和 RNN 变体在字符级语言建模上有着非常优秀的表现，这得益于它们在学习长距离依赖方面的能力比较强。

基于自注意力机制的 Transformer 模型能够建立更长的依赖，但是它的输入长度仍然受到限制，例如 BERT 模型的输入就是 512。如果我们的输入需要更长的文本，Transformer-XL（Extra Long）就对这个输入限制提出了解决方法。

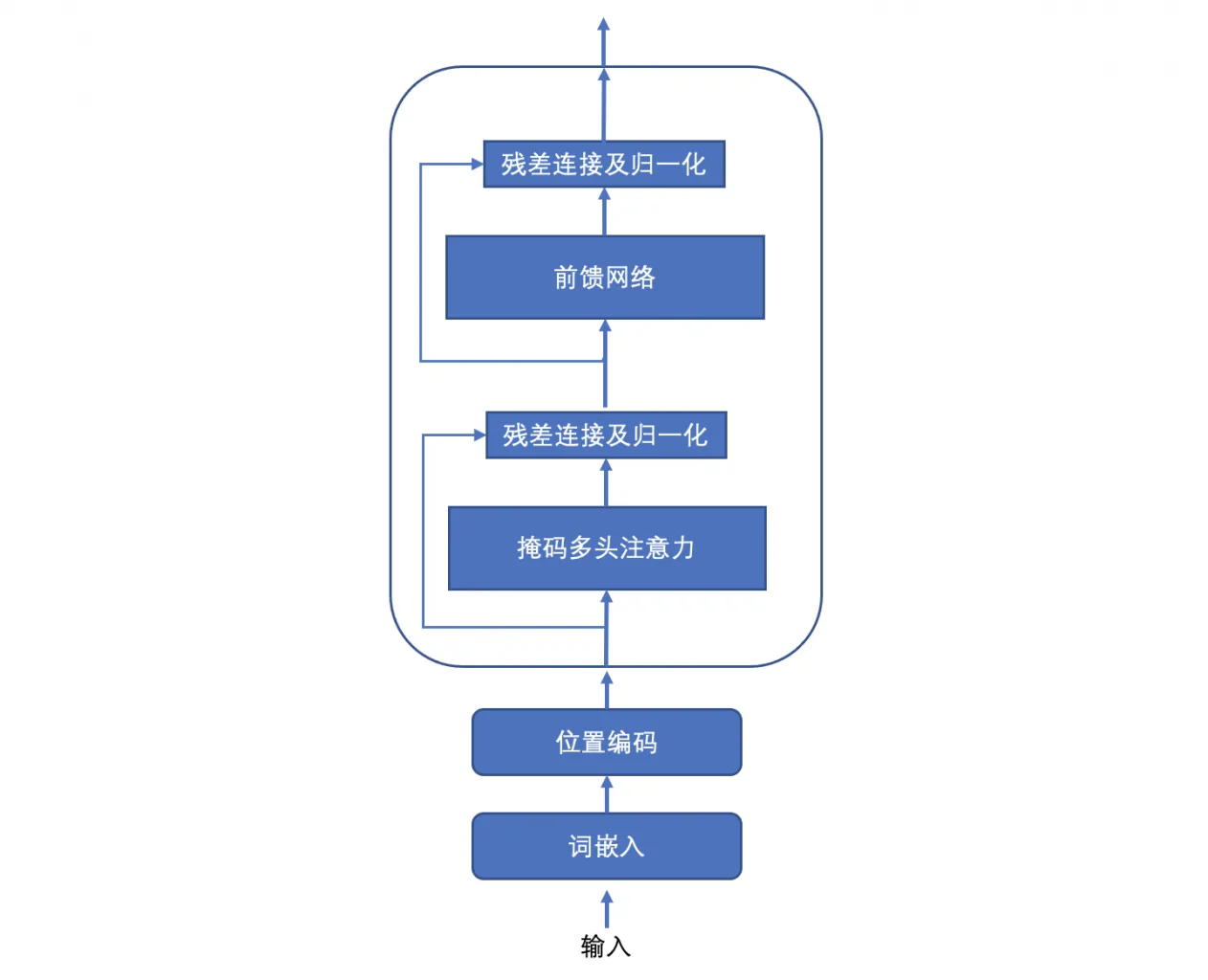

原始 Transformer 是 Seq2Seq 架构的模型，而 Transformer-XL 只使用了编码器。它并不是直接从 2017 年发布的原始 Transformer 演化而来，而是从 vanilla transformer 演化而来。在 vanilla transformer 中，对更长的输入采取了分段的方式进行训练，这就带来了两个问题。

分段会导致输入的长文本按照 max_length 强制分割，破坏了输入文本的语义。
在 vanilla transformer 训练时，一个完整的长输入会被分段单独训练，每个段无法参考前面段的信息。

2019 年 Google 提出了 Transformer-XL，这个模型用两种机制来克服上面提到的缺点。

Recurrence Mechanism，段循环机制。
Relative Position Encoding，相对位置编码。

1. Recurrence Mechanism

当输入长文本时，Transformer-XL 仍然使用分段的方式进行学习。和 vanilla transformer 不同的是，Transformer-XL 会利用前面段的信息。

既然要利用前面段的信息，那么前面段计算完成之后，每一层的隐藏状态输出都需要缓存下来。这里你可能会问：假设我们输入的文本非常长，前面已经输出了 N 段，缓存 N 段不是需要更多的内存吗？答案是是的。所以，我们可以根据自己的资源情况，来指定需要缓存前面几个段的输出。

注意：前面段的输出只参与当前段的正向计算，不会参与反向传播计算。

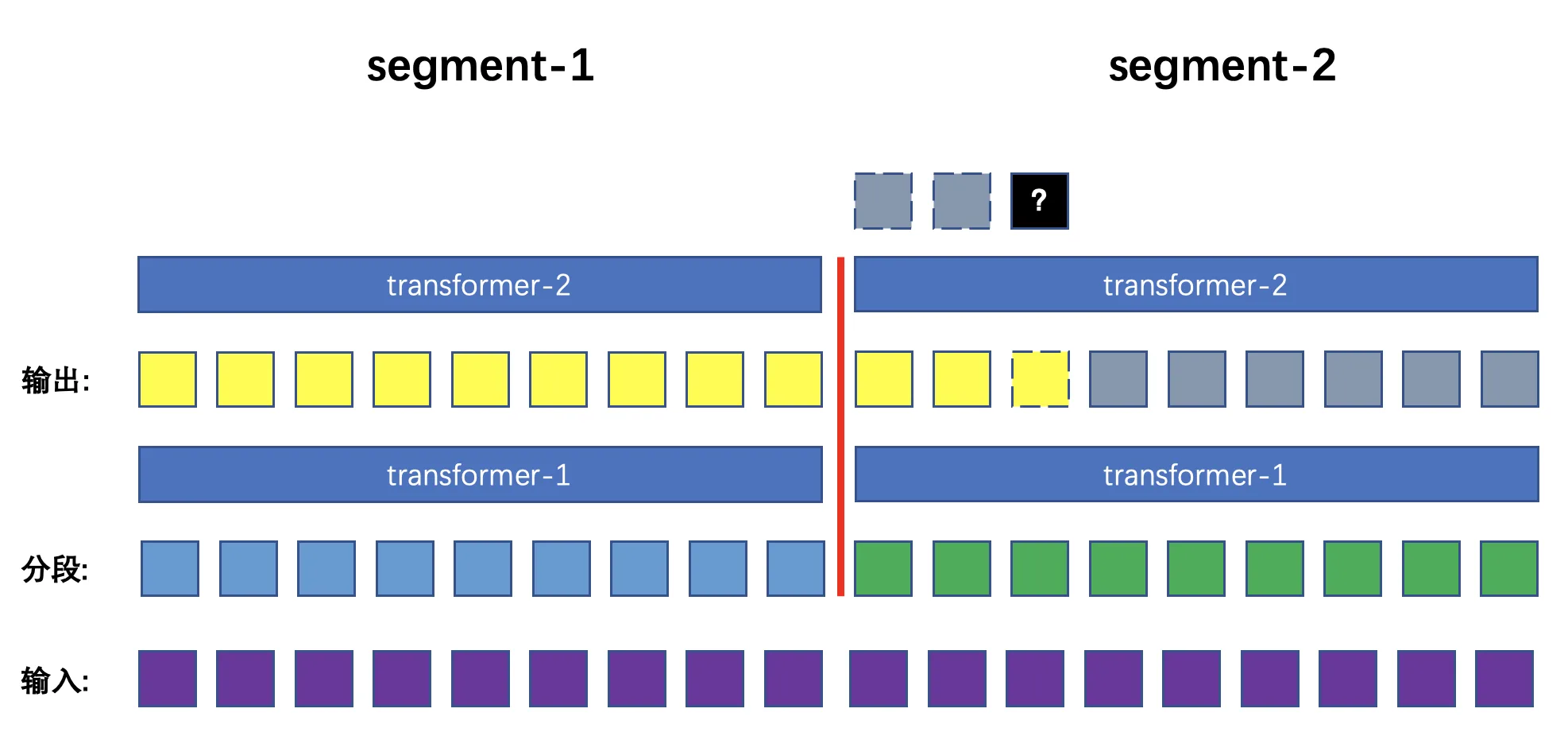

那么，它到底是如何利用前面段的信息呢？如下图所示。

输入的长度为 18，但是模型最多只能处理 9 的长度，此时就需要分段输入模型。在输入第 2 个段时，Transformer-XL 会参考上一个段的信息。我们假设要计算第 2 个段的第 3 个时间步、第 2 层的输出，此时需要的输入是下面两部分。

第 2 个段，也就是当前段的上一个层（第 1 层）的输出。
第 1 个段，也就是前一个段的第 1 层的输出。
最后，把这两个输出 concat 拼接起来。

SG 表示 Stop Gradient，也就是上一个段只参与当前段的正向计算，不参与反向传播。根据公式，第一个段的输出 shape 为 (9, 1, 768)，第二个段第 1 个层的输出为 (3, 1, 768)，把它们拼接起来就变成 (12, 1, 768)。

接下来，我们计算自注意力机制中的 q、k、v，如下公式所示。

然后，经过 Transformer Layer 层计算，最终得到第 2 个段第 2 层第 3 个时间步的输出。

2. Relative Position Encoding

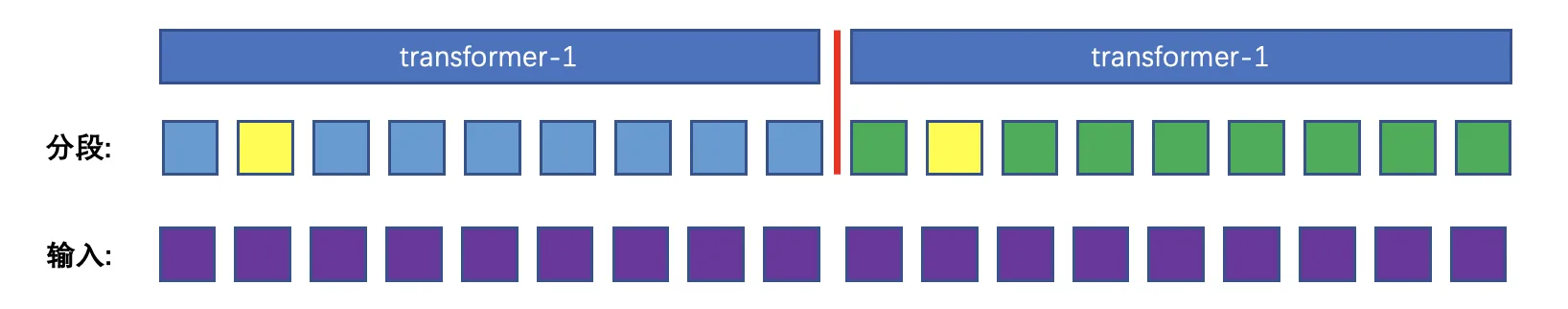

Transformer 中使用的是绝对位置编码。如果在分段输入的场景下仍然使用绝对位置编码，就会导致不同的段中，相同位置的 token 使用的位置编码也是相同的，如下图所示。

把一个长的输入分成 2 个段，每个段输入时都用绝对位置编码，就像上图里 2 个段中的第二个位置的 token，它们使用的位置编码是一样的。

使用绝对位置编码时，注意力分数的计算如下。

上面这个公式展开之后如下。

为什么只需要考虑注意力计算呢？这是因为位置编码只在自注意力计算时用到。Transformer-XL 把上面公式中的绝对位置编码换成相对位置编码，这个相对位置编码是一个 LxD 的 sinusoid 矩阵，它不需要学习，计算过程如下。

import torch

# 相对位置编码的最大长度
L = 128
embedding_dim = 512

# 定义矩阵的位置
position = torch.arange(L - 1, -1, -1.0, dtype=torch.float)
inv_freq = 1 / (10000 ** (torch.arange(0.0, embedding_dim, 2.0) / embedding_dim) )

print("position shape:", position.shape)
print("inv_freq shape:", inv_freq.shape)

# position.unsqueeze(1) @ inv_freq.unsqueeze(0)
# (128, 1) @ (1, 256) = (128, 256)
sinusoid = torch.einsum("i,j->ij", position, inv_freq)
print("sinusoid shape:", sinusoid.shape)

# 相对位置编码矩阵
relative_positional_embeddings = torch.cat([sinusoid.sin(), sinusoid.cos()], dim=-1)[:, None, :]
print('relative_positional_embeddings:', relative_positional_embeddings.shape)

接下来，Transformer-XL 对上面的公式做了一些更改，如下公式所示。

原来的注意力计算过程拆分之后，四项分别表示的是：

i 的内容对 j 的内容的关注。
i 的内容对 j 的位置的关注。
i 的位置对 j 的内容的关注。
i 的位置对 j 的位置的关注。

对公式进行修改之后，我们逐条来看。

原来的 \(W_{K}\) 变成了 \(W_{K,E}\) 和 \(W_{K,R}\)，分别表示对内容、对相对位置的参数。这说明了什么呢？原来我们获得 Token 的 Key 向量，只需要一个 \(W_{K}\) 做一次变换就够了，现在需要用 \(W_{K,E}\) 和 \(W_{K,R}\) 两个参数，计算两个 KEY 向量。
第三项中 i 位置对 j 内容的注意 \(U_{i}W_{q}\) 变成了 \(u\)。这个变换是什么意思呢？这是因为进行相对位置计算时，当前位置是不变的，是别的 Token 相对我的位置，而我自己的位置信息似乎并不那么重要。但是当前位置还是需要表示，怎么表示呢？让模型去学习吧。所以这里的 u 就是 i 自己的位置，并且该位置的表示是由模型学习得到的。
第四项中 i 的位置对 j 位置的注意，这里的位置也变成了 \(v\) 这个可学习的参数。也就是说，第三项、第四项中 i 位置的向量表示，都变成了固定的可学习位置表示。并且，对内容注意、对位置注意的 i 位置向量是不同的。
另外，第四项中 j 的相对位置编码，变成了不可学习的、固定的、由 sin+cos 计算得到的矩阵。当然，这个矩阵在最原始的位置编码中表示的是绝对位置编码，在这里则表示相对位置编码。

至此，Transformer-XL 通过上面这些变换，在 self-attention 中引入了相对位置信息，并且引入了 u 和 v 两个可学习的相对位置编码参数。

我们整理一下上面的公式，包含 u 和 v 的两项变成了调整 \(E_{xi}\) 的 bias，通过 u 和 v 调整词嵌入和位置，如下公式所示。

这个公式可以这样理解：i 的 QUERY 在注意 j 的 KEY 时，引入了相对位置编码信息 u。同理，i 的 QUERY 在注意 j 的位置时，引入了相对位置信息 v。
